TQ Motoren

Der TQ Motor ist klein, leicht, extrem kraftvoll und "Made in Germany".

Ob im täglichen Stadtverkehr oder steilen Bergen, der TQ Motor ermöglicht ein hohes Beschleunigungsmoment, große Reichweite und ein einzigartiges Fahrgefühl.

Durch das einzigartige, patentierte TQ Harmonic Pin Ring-Getriebe ist er höchst effizient in der Leistungsumsetzung.

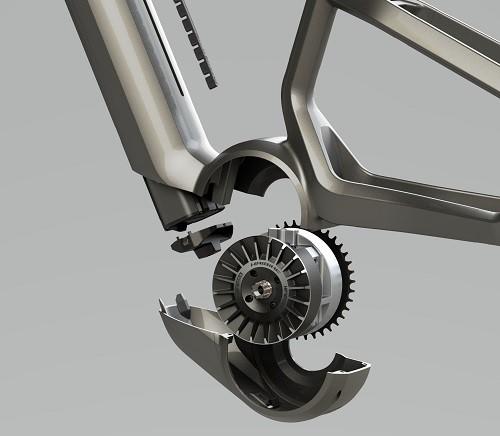

Trotz der sehr hohen Motorleistung ist er äußerst kompakt und lässt sich im Bedarfsfall spielend aus- und einbauen.

Die rotationssymmetrische Bauform lässt eine optimale Integration in bestehende Systeme zu.

Der Motor wurde für den industriellen Dauereinsatz entwickelt und erreicht mühelos extreme Laufleistungen.

Du hast Fragen zum TQ Motor?

Du hast Fragen zum TQ Motor?

Die Technik

Diese Technik steckt im TQ Motor

Der TQ Motor ist der Drehmoment- und Leistungsriese unter den E-Bike Antrieben

Derzeit noch einzigartig und unerreicht sind

Echtes Hochleistungsaggregat - speziell für den Einsatz in E-Bikes entwickelt
Ein für E-Bikes einzigartiges Drehmoment von 120 Nm
Dank integriertem Freilauf lässt sich das Rad pedalieren wie ein Bike ohne Motor, denn bei ausgeschaltetem Antrieb laufen keine inneren Bauteile mit.
Bei einer Trittfrequenz von 80 U/min läuft der Motor mit etwa 3.000 U/min
Integrierbare Bremsabschaltung möglich (Abschalten des Antriebs bei Betätigen der Bremse)
Wirkungsgrad über 80%

Kompatibilität

Mit diesen Komponenten ist der TQ Motor kompatibel

(Kundenspezifischer) Li-Ion Akku 48 V, zwischen 400 Wh und 800 Wh
Haibike: 56 Zellen, 630 Wh Akku (Hersteller Fa. BMZ)
Bluetooth 4.0
Can-Bus Technologie
Speed Sensor
Drehmomentsensor
Displays: Autarke Remote Einheit mit integriertem Mini Display oder Vollfarb-TFT
Integrationsadapter je nach Hersteller und Einsatzzweck
Lichtvorbereitung, 12-V System für Vorder- und Rücklicht (plus ggf. Kennzeichen und Bremsleuchte)

Die häufigsten Fragen

Häufig gestellte Fragen zum TQ Antrieb

Welche Unterstützungsstufen gibt es?

Je nach Hersteller in bis zu 5 Unterstützungsstufen.

In welchen Leistungsvarianten ist der Motor verfügbar?

Je nach Hersteller: Als Pedelec Variante (25 km/h) / S-Pedelec (45 km/h) / in einer offenen Variante für den ausschließlichen Gebrauch auf privatem Gelände (75 km/h)

Wie lange dauert es, den Akku wieder aufzuladen?

Das Schnellladegerät füllt die Standard Akkus in etwa 90 Minuten auf 80% der Kapazität. Nach etwas mehr als zwei Stunden ist die Batterie komplett aufgeladen.

Wie weit komme ich mit meinem Akku?

TQ gibt für den 56-Zellen Akku in der Ebene eine Reichweite von bis zu 130 Kilometer an

Medienspiegel

Der TQ Motor in den Medien

Der "TQ HPR 120S" des Technologieunternehmens TQ System GmbH ist beim Design & Innovation Award 2018 in der Kategorie „Komponenten“ ausgezeichnet worden. Mit Blick auf TQ Systems begründet die Jury ihre Award-Auswahl wie folgt: "Der ‚TQ HPR 120S‘ lässt in Sachen Power alle anderen E-Bike-Antriebe alt aussehen. Mit sattem 120 Nm konstant verfügbares Drehmoment verleiht er jedem Bike einen atemberaubenden Durchzug. TQ verbaut den Antrieb inklusive Getriebe in einem kompakten, runden Gehäuse mit einem Durchmesser von 144 Millimeter, wodurch der Antrieb nur wenig Bauraum benötigt. Dank der enormen Power kann man nicht nur noch steilere Anstiege erklimmen, sondern auch schwerere Lasten transportieren."

Die TQ Motoren im Spiegel der Medien:

„Die pure Kraft des TQ-Antriebs bringt das Bike faszinierend schnell auf den Berg!"
„Bereits in den beiden niedrigen Motorstufen glänzt das Fully mit derbem Schub, zündet in Stufe drei den Turbo."
„Bulliger Motor, stimmige Komponenten, satte Straßenlage“
"...hat ein maximales Drehmoment von 120 Nm - was für eine brachiale Power!“

Technische Daten

	TQ Motoren
	25 / 45 / 75 km/h
Schaltart	Ketten- schaltung
Leistung	250 / 500 / 920 Watt
Betriebsspannung	48 V
Unterstützungs- stufen	5



Maximal mögliches Antriebs- drehmoment (Nm)	120 Nm



Unterstützung bis maximale Trittfrequenz (U/min)	N/A



Anfahrverhalten	Sehr sportlich
Max. Unterstützung bis	Vmax - je nach Ausführung
Rücktrittfunktion	Nein
Schalterkennung	Ja
Gewicht ca.	3,9 -bis 4,2 kg
Schiebehilfe	bis 6 km/h
Anfahrhilfe bis	./. / 20 km/h / 20 km/h
2-Fach Kettenblatt Eignung	Ja
