WIE FUNKTIONIERT EINE MOUNTAINBIKE-SCHALTUNG?

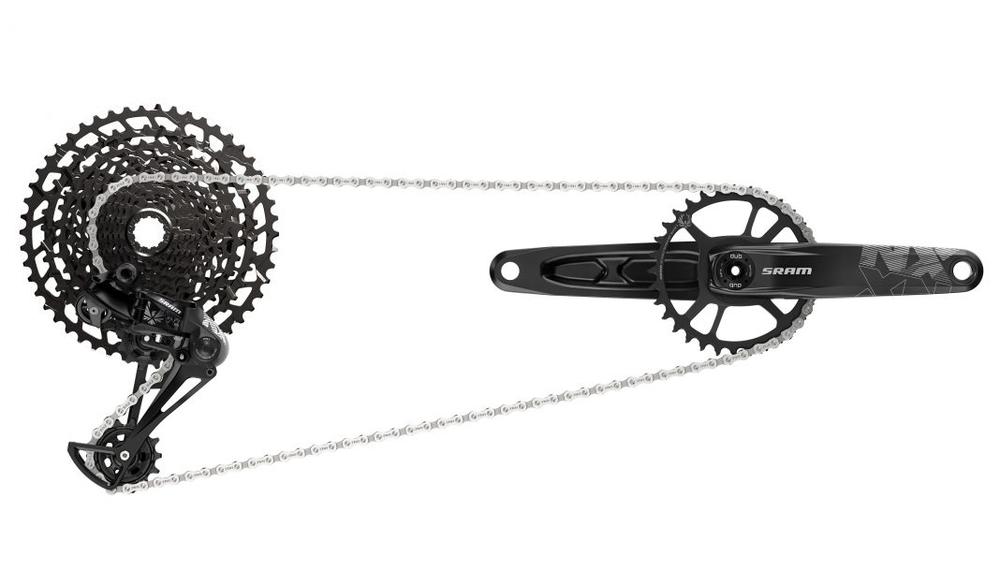

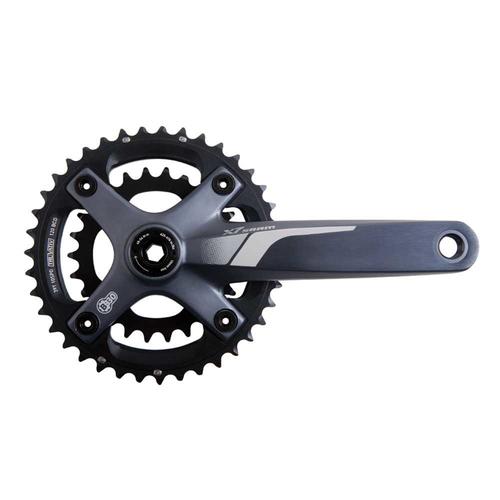

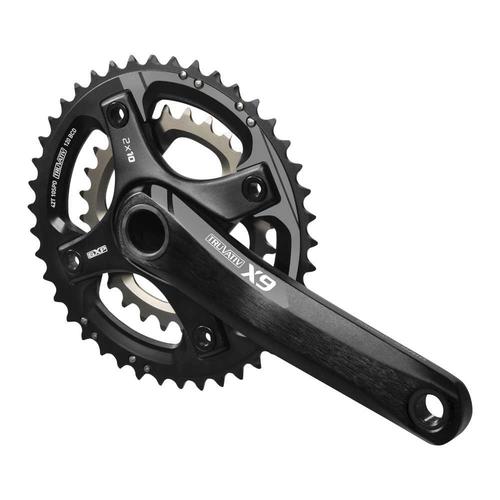

Eine Mountainbike-Schaltung ist in der Regel eine Kettenschaltung. Indem die Kette in Fahrtrichtung über verschiedene Kombinationen von Kettenblättern und Ritzeln geführt wird, ergeben sich verschiedene Übersetzungsverhältnisse. An der Kurbel sind ein bis drei Kettenblätter montiert, während sich an der Hinterradnabe eine Ritzelkassette befindet mit meist 10 bis 12 Ritzel. Beim Schalten zieht oder hebt der Umwerfer die Kette auf das gewünschte Kettenblatt. Das Schaltwerk hingegen ist dafür zuständig, die Kette auf eines der Ritzel zu leiten. Je größer das Kettenblatt und je kleiner das Ritzel, über das die Kette läuft, desto größer ist die Übersetzung. Ein Ritzel am Hinterrad, das größer ist als das Kettenblatt, bewirkt dagegen eine Untersetzung. Um die Übersetzung zu berechnen, teilt man die Anzahl der Zähne des Kettenblatts durch die Anzahl der Zähne des Ritzels. Das Ergebnis gibt an, wie viele Umdrehungen das Hinterrad bei einer Kurbelumdrehung macht.

Für einen schnellen Schaltvorgang sind die Teile der MTB-Schaltung wie Kette, Ritzel und vor allem Schaltwerk und Umwerfer aufeinander abgestimmt. Außerdem sorgen Umwerfer und Schaltwerk im optimalen Zusammenspiel für präzise Schaltvorgänge, bei denen auch Gänge übersprungen werden können. Spitzengruppen können dies unter widrigsten Bedingungen und lassen sich zudem an Vorlieben oder ergonomische Besonderheiten des Fahrers anpassen.

MECHANISCH ODER ELEKTRISCH?

Für die Betätigung von Schaltwerk und Umwerfer gibt es derzeit zwei Systeme, die hauptsächlich bei einer Schaltung eingesetzt werden:

• mechanisch
• elektronisch

Bei Mountainbikes ist die mechanische Schaltung noch am weitesten verbreitet. Hier sind die Schalter über Schaltzüge mit Schaltwerk und Umwerfer verbunden. Durch Betätigung des Schaltgriffs wird der Schaltzug um eine bestimmte Länge verkürzt oder freigegeben. Dies führt zu einer horizontalen Bewegung der Schaltkomponenten, die die Kette in die gewünschte Position bringt. Shimano (Rapid Fire) und SRAM (Trigger) bieten Schalthebel an, die während der Fahrt leicht zu bedienen sind. Sie können mit Daumen und/oder Zeigefinger bedient werden. Eine andere Variante sind Drehschalter wie bei der Grip Shift von SRAM oder Revoshift von Shimano. Bei diesem System wird durch Drehen des Griffes um den Lenker geschaltet. Dadurch wird der Schaltzug auf- oder abgewickelt, was zum Gangwechsel führt.

Beide Hersteller haben auch elektronische Schaltungen im Sortiment, bei der die die Schaltimpulse elektronisch an die Schaltkomponenten übertragen. Kleine Motoren sorgen dann für die nötige Bewegung. Während Shimano seine beiden Spitzengruppen in einer elektronischen DI2-Variante anbietet, gibt es Srams AXS-System bereits in der Einstiegsgruppe. Zudem hat Sram in Deutschland eine elektronische Steuereinheit entwickelt, die mit einem Servomotor und eigenem Akku den Schaltimpuls direkt per Funk überträgt, Shimano setzt weiterhin auf Kabel.

Übersicht: Die Schaltungen von Shimano und SRAM

Der Schaltungsmarkt ist groß und manchmal unübersichtlich. Das liegt daran, dass die beiden großen Schaltungshersteller Shimano und SRAM mittlerweile nicht nur Schaltungen in unterschiedlichen Qualitätsstufen anbieten, sondern ihre Gruppen auch auf verschiedene Einsatzbereiche im Mountainbikesport abgestimmt haben. Die richtige Schaltgruppe für das eigene Bike zu finden, ist meist gar nicht so einfach.

Die folgende Übersicht gibt dir einen Überblick über die verschiedenen Gruppen und ihre Position in der Schaltungshierarchie der beiden Hersteller. Die Reihenfolge orientiert sich dabei von der hochwertigsten und auch teuersten Schaltung hin zu den preiswerteren Varianten. Doch was zeichnet nun eine teure High-End-Gruppe aus, die ein Vielfaches einer günstigeren Schaltung kostet? Die Funktion des Gangwechsels wird letztlich von allen Schaltungen erfüllt. Unterschiede gibt es bei:

• Übersetzungsbereich
• Materialien
• Anpassung an Fahrer und Einsatzgebiet
• Kompatibilität bzw. Kombination mit anderen Gruppen
• Steuerung und Bedienbarkeit
• Gewicht
• Genauigkeit
• Leichtgängigkeit
• Abstufung der Gänge untereinander

Die teuren, hochwertigen Gruppen sind in jedem Fall deutlich leichter als die preiswerteren. Das liegt an der Menge und Masse der verwendeten Materialien, außerdem gibt es mehr Anpassungsmöglichkeiten an Fahrer und Einsatzzweck. Hochwertige Antriebe erreichen auch einen wesentlich größeren Über- und Untersetzungsbereich. Wo bei preiswerten Gruppen Druckguss und einfache Kunststoffe anzutreffen sind, finden sich bei den höherwertigen Gruppen verschiedenste Legierungen in aufwendigen Fertigungstechniken verarbeitet. Wo bei den preiswerten Modellen Aluminiumlegierungen zum Einsatz kommen, sind es bei den höherwertigen Schaltungen sogar Legierungen aus Titan, Magnesium und Kohlenstoff. Diese werden beispielsweise im von Shimano selbst entwickelten Hollowtech-Schmiedeverfahren hergestellt.

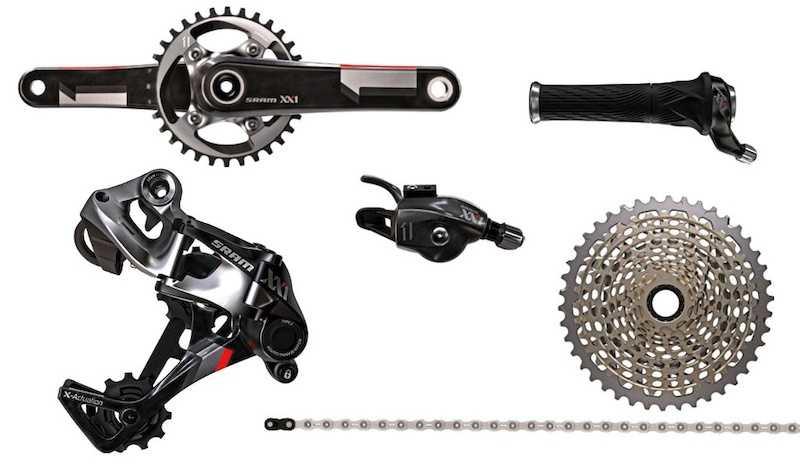

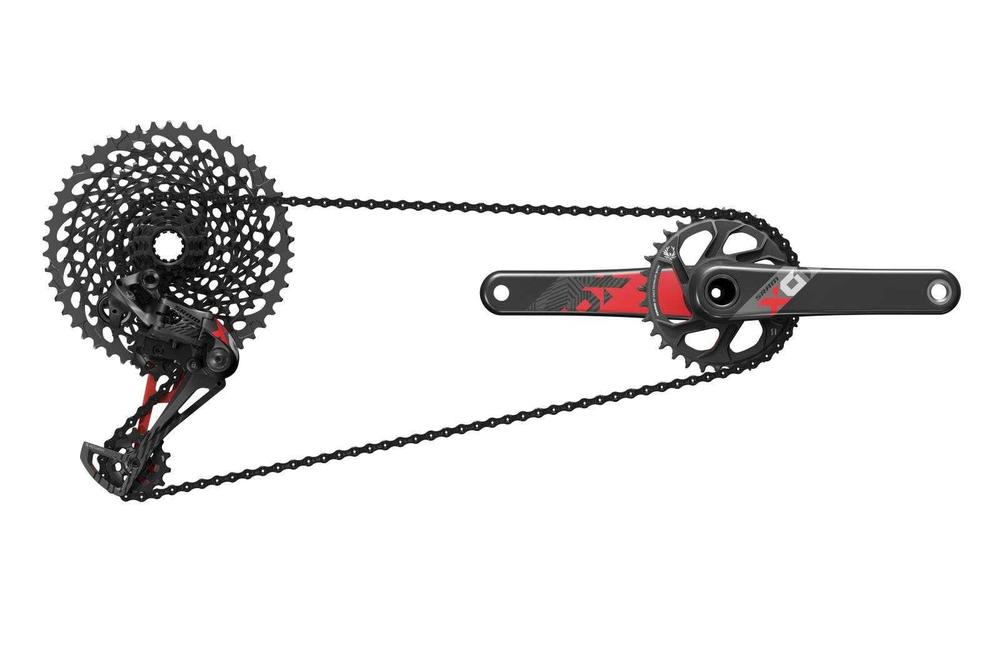

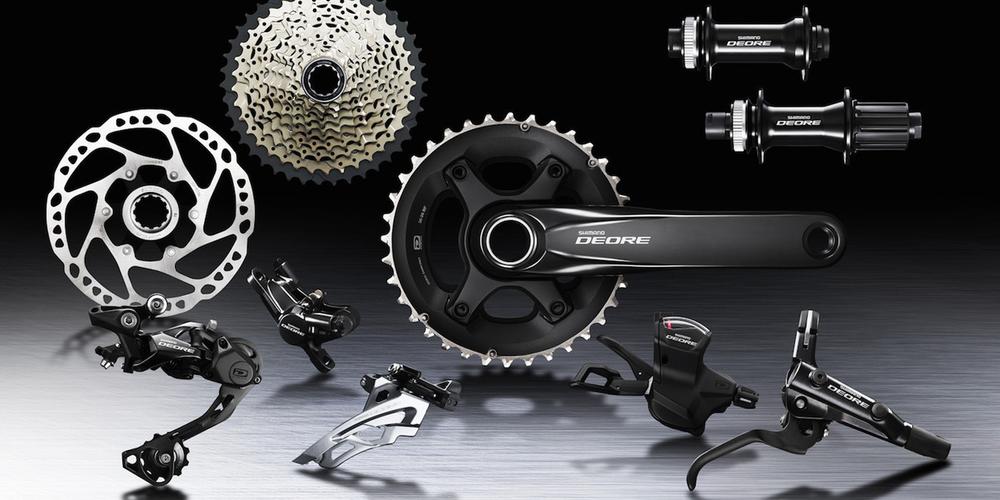

Dies bedeutet jedoch nicht, dass immer alle Teile der Schaltgruppen benötigt werden. Vielmehr ist es sinnvoll, die Schaltgruppe dem Einsatzzweck anzupassen. Das kann zum Beispiel bedeuten, dass Du statt einer teuren SRAM XX1 Eagle mit 1x12 Gängen eine günstigere Deore mit 2x10 Gängen verwendest. Pendler und Vielfahrer können z.B. auf feine Abstufungen verzichten, wollen aber einen möglichst geringen Verschleiß. Der Cross-Country-Racer hingegen kann sich alles außer Gewicht leisten und wird sich über die Dauer eines Rennens keine Gedanken über Verschleiß machen müssen.

Als Entscheidungshilfe gehen wir hier auf die einzelnen Gruppen von Shimano und SRAM ein.
